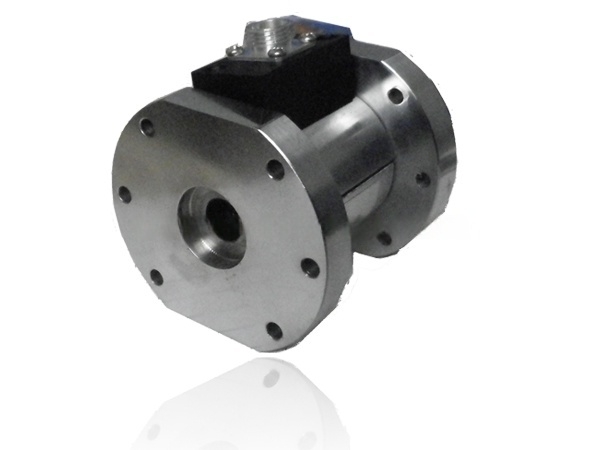

法蘭盤T40B扭矩傳感器核心技術解析:精度、結構與信號處理

分享到:
作者來源:admin 發表時間:2025-07-10
導讀:法蘭盤T40B扭矩傳感器憑借其高精度、穩定結構及先進的信號處理技術,成為高負載動態測量場景下的關鍵組件。本文將從測量精度優化、機械結構設計、信號處理技術三大核心維度,深入解析T40B的技術特點,并探討其在實際應用中的優勢與挑戰。

  在工業自動化、機器人控制、新能源汽車及風電等制造領域,扭矩傳感器的精度與可靠性直接影響系統性能。法蘭盤T40B扭矩傳感器憑借其高精度、穩定結構及先進的信號處理技術,成為高負載動態測量場景下的關鍵組件。本文將從測量精度優化、機械結構設計、信號處理技術三大核心維度,深入解析T40B的技術特點,并探討其在實際應用中的優勢與挑戰。
  一、精度:高動態響應與低誤差設計
  T40B扭矩傳感器的核心優勢在于其±0.1%FS(滿量程)的高精度,這一指標的實現依賴于多項技術的協同優化:
  1.應變片選型與貼裝工藝
    高靈敏度應變片:采用半導體或金屬箔式應變片,兼顧溫度穩定性和線性度。
    全橋電路設計:通過四組應變片構成惠斯通電橋,抵消溫度漂移并提升信號信噪比。
    激光校準技術:在制造階段通過激光微調應變片位置,確保力傳遞路徑對稱,減少非線性誤差。
  2.溫度補償機制
    嵌入式溫度傳感器:實時監測環境溫度,通過算法動態修正應變片輸出。
    雙金屬補償結構:在法蘭盤材料中集成熱膨脹系數匹配層,減少熱應力導致的零點漂移。
  3.動態響應優化
    固有頻率設計:T40B的機械結構固有頻率通?!?kHz,避免與常見工業設備的振動頻率(50Hz~2kHz)共振。
    低慣性轉子:法蘭盤采用輕量化鈦合金或高強度鋁合金,降低旋轉慣量對動態測量的影響。
  二、結構:剛性、密封性與模塊化設計
  T40B的法蘭盤結構需同時滿足高剛性、抗過載、環境適應性三大需求,其設計亮點包括:
  1.法蘭盤材料與工藝
    材料選擇:主體采用40CrNiMoA合金鋼或17-4PH不銹鋼,兼顧強度(抗拉強度≥1000MPa)和耐腐蝕性。
    一體化加工:通過CNC精密車削與磨削,確保法蘭盤的同軸度(≤0.01mm)和端面跳動誤差(≤0.005mm)。
  2.密封與防護
    IP67防護等級:采用O型圈密封與激光焊接工藝,防止粉塵、油污侵入內部電路。
    抗電磁干擾(EMI):傳感器外殼內置金屬屏蔽層,減少變頻器或電機磁場對信號的干擾。
  3.模塊化接口設計
    標準化法蘭接口:符合DIN或SAE法蘭標準,支持快速安裝替換。
    可擴展信號輸出:提供模擬量(4~20mA、±10V)和數字接口(CANopen、EtherCAT),適配不同控制系統。
  三、信號處理:從原始數據到高可靠性輸出
  T40B的信號處理鏈決定了其測量結果的穩定性和抗干擾能力,關鍵技術包括:
  1.信號調理電路
    低噪聲放大器(LNA):前置放大電路采用儀表放大器(如AD8421),將微伏級應變信號放大至可處理范圍。
    24位高分辨率ADC:通過Δ-Σ模數轉換器實現高精度數字化,采樣速率可達10kS/s。
  2.數字濾波與算法
    自適應濾波:結合硬件低通濾波(截止頻率可調)與軟件FIR/IIR濾波,抑制高頻噪聲。
    實時動態補償:基于卡爾曼濾波算法,融合溫度、振動等多傳感器數據,提升輸出穩定性。
  3.自診斷與故障預警
    斷線檢測:實時監測應變片回路阻抗,觸發報警信號。
    過載保護:當扭矩超量程150%時自動切斷輸出,防止傳感器損壞。
  四、應用場景與未來發展趨勢
  1.典型應用案例
    工業機器人:用于關節扭矩閉環控制,提升運動精度(如協作機器人重復定位精度±0.02mm)。
    新能源汽車:電機軸扭矩實時監測,優化電控系統能效。
    風電變槳系統:在惡劣環境下(-40℃~85℃)保障葉片扭矩測量的長期可靠性。
  2.技術演進方向
    無線傳輸集成:未來可能支持LoRa或5G模塊,實現遠程監控。
    AI驅動的預測性維護:通過歷史數據訓練模型,提前預警機械故障。
