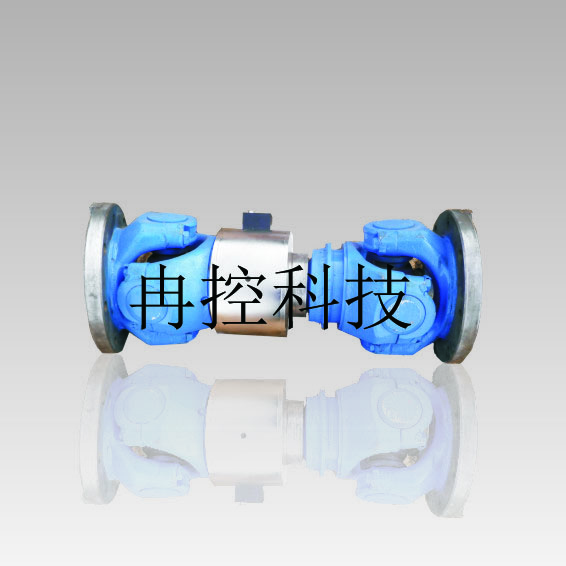

RK-060C萬向軸扭矩傳感器

萬向軸轉矩傳感器的使用：經過和礦井從業人士的討論，經多次現場使用，RK060C系列萬向軸本安防爆扭矩傳感器，使用在油井或其他井深處的扭力在線測量有了一個新的解決方案。傳

全國24小時銷售熱線:

025-84363968

在線咨詢傳感器

產品介紹
選型列表
注意事項

萬向軸轉矩傳感器的使用：
經過和礦井從業人士的討論，經多次現場使用，RK060C系列萬向軸本安防爆扭矩傳感器，使用在油井或其他井深處的扭力在線測量有了一個新的解決方案。傳感器可采用原理應變式，蝕刻式，可做成旋轉式、靜止式。

RK060C系列萬向軸轉矩傳感器的特點:

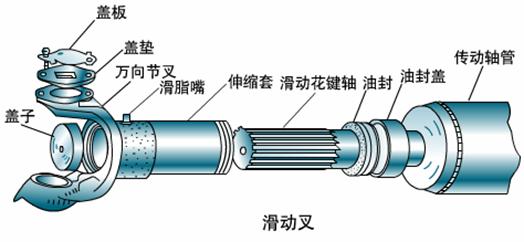

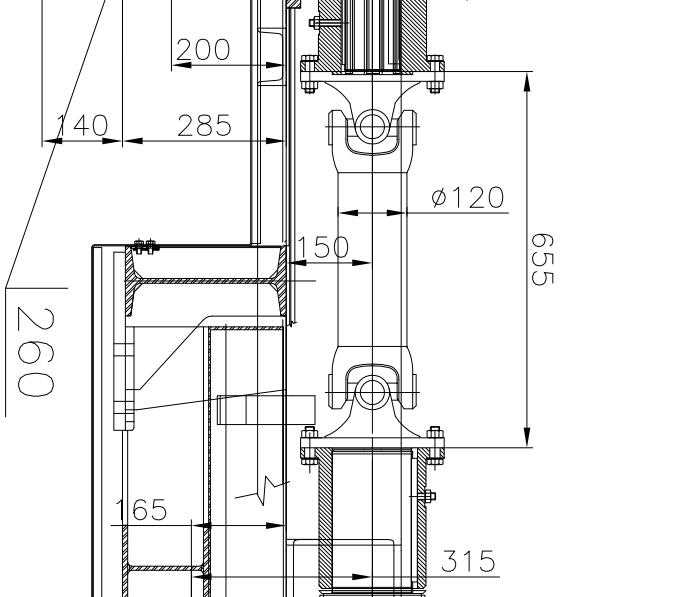

1、測量位置和方法完全能反映轉盤扭矩的真實情況大多數機械驅動的鉆機，連接轉盤總是通過一根萬向傳動軸來實現的，只要把該萬向軸上的扭矩測量出來再乘上轉盤的傳動比就可以得到真正的轉盤輸出扭矩了。
2、RK060C系列采用非接觸傳遞電源和信號 由于傳動軸上有處理應變信號的電路要隨軸旋轉，這部分電路能源的取得和處理后信號的輸出，該傳感器都采用了非接觸方式的傳遞，這一特點是該傳感器能否投入實際使用的關鍵。老式的扭矩傳感器也有類似的測量軸轉矩的傳感器是通過電刷和集流環來傳遞信號和能源的，但是使用時間長了就會發生接觸不良和信號噪聲增大等故障，影響測量的進行。
3、響應時間短由于應變片直接粘在被測軸上，信號輸出的響應時間幾乎僅取決于信號處理電路的響應時間。是大型鉆井行業檢測扭力的優先選擇，RK060C系列可作為鉆井設備長時間工作
技術資料：
1.測量范圍： 2,000 N·m to 100,000 N·m
2.線性度：±0.1%--±0.3%（Ｆ·Ｓ）
3.重復 性：±0.1%--±0.2%（Ｆ·Ｓ）
4.精度：±0.15-±0.25-±0.5-±1%（Ｆ·Ｓ）
5.環境溫度：（-20℃--60℃）-40℃--70℃
6.過載能力：150%
7. 響應頻率：100 μs
8.信號輸出:
5-15 KHz脈沖信號（零扭矩：10 KHz；正向滿量程15 KHz；反向滿量程5 KHz）4-20毫安電流
（零扭矩12毫安；正向滿量程20毫安；反量程4毫安） 1-5V電
壓信號（零扭矩3V；正向滿量程5V；反向滿量程1V）
9．轉速輸出信號；60脈沖/轉（可選擇轉速或者無轉速）
10．緣電阻：大于200MΩ
11．相對濕度：≤90%RH
